Energia-sistemetan,korronte transformadoreaketa tentsio-transformadoreak erabili ohi dira korrontearen eta tentsioaren neurketa eta kontrol seguru eta zehatza bermatzeko. Bi gailu hauek funtzioan gainjartzen badira ere, desberdintasun handiak dituzte diseinuan, lan-printzipioetan eta aplikazio-eszenatokietan.

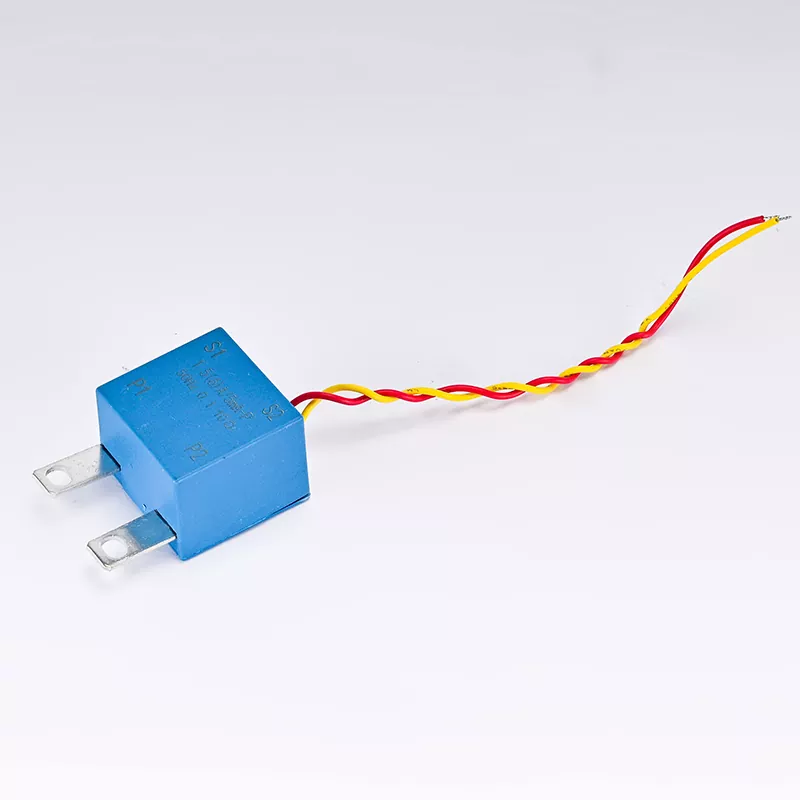

Printzipioz, korronte-transformadorea (CT) korronte handiak korronte txiki bihurtzen dituen gailu bat da, eta indukzio elektromagnetikoaren printzipioan oinarrituta funtzionatzen du. Potentzia-sistemetan, CTak sarritan erabiltzen dira korronte handiak neurtzeko, zirkuituak babesteko eta kontrolatzeko. CT baten lehen harilkatua zuzenean seriean konektatzen da zirkuituan, eta bigarren mailakoa neurketa-tresna edo babes-gailu batera konektatzen da. Korrontea alde primariotik pasatzen denean, dagokion korronte bat sortzen da bigarren aldean, indukzio elektromagnetikoaren printzipioaren arabera. Tentsio-transformadorea (VT) tentsio altua tentsio baxuan bihurtzen duen gailu bat da, indukzio elektromagnetikoaren printzipioan oinarrituta ere. VTak elektrizitate sistemetan tentsio altuak neurtzeko erabiltzen dira, segurtasuna eta zehaztasuna bermatzeko. VT baten lehen harilkatua paraleloan konektatzen da zirkuituan, eta bigarren mailakoa neurketa-tresna edo babes-gailu batera konektatzen da. Alde primarioan tentsioa dagoenean, bigarren aldean dagokion tentsioa sortzen da indukzio elektromagnetikoaren printzipioaren arabera.
Biek neurketa helburu desberdinak dituzte.Korronte transformadoreaknagusiki korrontea neurtzeko erabiltzen dira energia-sistemak kontrolatzeko eta babesteko. Korrontea neurtzeko, energia neurtzeko, zirkuitulaburrak babesteko eta gainkarga babesteko erabil daitezke. CT-ren irteera-korrontea 5 ampere edo 1 amperera estandarizatu ohi da neurketa-tresna eta babes-gailu estandarrekin bateragarria izan dadin.
Tentsio-transformadoreak energia-sistemak kontrolatzeko eta babesteko tentsioa neurtzeko erabiltzen dira batez ere. Tentsioa neurtzeko, energia neurtzeko, isolamenduaren monitorizazioa eta gaintentsioa babesteko erabil daitezke. VT-ren irteerako tentsioa 100 voltio edo 100/√3 voltiotan estandarizatu ohi da neurketa-tresna eta babes-gailu estandarrekin bateragarria izan dadin.
Biek diseinu ardatz desberdinak dituzte. Korronte transformatzaileek korrontearen segurtasuna kontuan hartu behar dute diseinatzerakoan. CTak zirkuituan zuzenean seriean konektatuta daudenez, zirkuituko zirkuitu-labur-korrontea jasateko gai izan behar dute. CTren lehen aldea normalean zehar-eremu handiagoarekin diseinatuta dago, erresistentzia eta bero-galera murrizteko, zirkuitu laburreko baldintzetan funtzionamendu segurua bermatzeko.
Tentsio-transformadoreek tentsio-segurtasuna kontuan hartu behar dute diseinatzerakoan. VTak zirkuituan paraleloan konektatzen direnez, zirkuituko tentsioen gainetik jasateko gai izan behar dute. VTren alde primario eta sekundarioen artean isolamendu-indar handiko isolamendua egon ohi da tentsio handiko baldintzetan funtzionamendu segurua bermatzeko. Aplikazio-eremuan, korronte-transformadoreak asko erabiltzen dira sistema elektrikoaren hainbat loturatan, zentral elektrikoetan, azpiestazioetan eta banaketa sareetan barne. Transmisio-lineak, transformadoreak eta motorrak bezalako ekipoetan instala daitezke ekipo horiek gainkarga eta zirkuitu laburretatik kontrolatzeko eta babesteko. Tentsio-transformadoreak ere asko erabiltzen dira energia-sistemaren hainbat loturatan, batez ere tentsio altuak neurtu eta kontrolatu behar diren egoeretan. Azpiestazioetan eta banaketa-sareetan instalatu daitezke potentzia-sistemak gain-tentsioetatik eta isolamendu-matxuretatik babesteko.
Akatsari dagokionez,korronte-eraldaketaakatsa batez ere saturazio magnetikoaren eta bigarren mailako kargaren eraginetik dator. Errorea murrizteko, CT normalean iragazkortasun magnetiko handiagoarekin eta bigarren mailako erresistentzia txikiagoarekin diseinatuta dago. CTren zehaztasuna % 0,2 eta % 0,5 artekoa izan ohi da, eta hori nahikoa da potentzia-sistemaren aplikazio gehienetarako. Tentsio-transformadorearen errorea saturazio magnetikoaren eta bigarren mailako kargaren eraginetik dator, baita lehen eta bigarren mailako aldeen arteko isolamendu-galerak ere. Errorea murrizteko, VT iragazkortasun magnetiko handiarekin eta bigarren mailako erresistentzia baxuarekin diseinatu ohi da, eta isolamendu indar handiko materialak erabiltzen dira. VT-ren zehaztasuna % 0,2 eta % 0,5 artekoa izan ohi da, eta hori nahikoa da energia-sistemaren aplikazio gehienetarako.
Mantentze-ikuskapen-baldintzei dagokienez, korronte-transformadoreen mantentze-lanak, normalean, alde primario eta sekundarioen konexioak egiaztatzea eta CT magnetikoki saturatuta edo hondatuta ez dagoela ziurtatzea dakar. CT kalibratzea normalean instalazioaren ondoren eta ohiko mantentze-lanetan egiten da neurketaren zehaztasuna bermatzeko. Tentsio-transformadorearen mantentze-lanak, normalean, alde primario eta sekundarioen konexioak egiaztatzea eta VT magnetikoki saturatuta edo hondatuta ez dagoela ziurtatzea dakar. VT kalibratzea normalean instalazioaren ondoren eta ohiko mantentze-lanetan egiten da neurketaren zehaztasuna bermatzeko.
